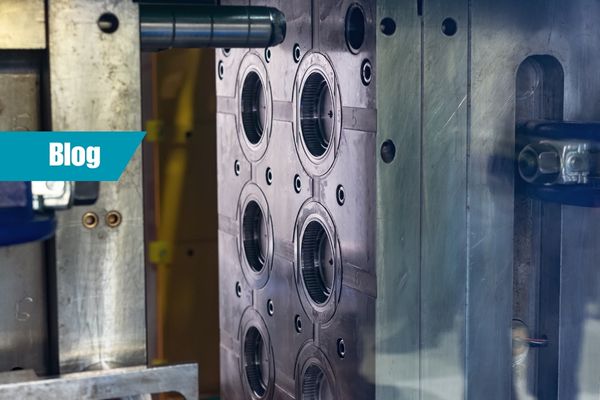

Metal Enjeksiyon Kalıp Tasarımında Dikkat Edilmesi Gerekenler
Metal enjeksiyon kalıplama, yüksek hassasiyet ve hızlı üretim avantajı sunan bir üretim yöntemidir. Bu yöntemin verimli ve kaliteli sonuçlar verebilmesi için kalıp tasarımı süreci son derece kritik bir rol oynar. Peki, metal enjeksiyon kalıp tasarımında nelere dikkat edilmeli? Doğru bir tasarım süreci nasıl işler? Bu yazıda, profesyonel bir üretimin temeli olan kalıp tasarımı hakkında bilmeniz gereken tüm detayları ele alıyoruz.
Metal Enjeksiyon Kalıplama Nedir?
Metal enjeksiyon kalıplama (Metal Injection Molding - MIM), ince taneli metal tozlarının polimer bağlayıcılarla karıştırılarak bir kalıba enjekte edilmesi ve ardından ısıl işlemlerle nihai metal parçaya dönüştürülmesi sürecidir. Bu yöntem, karmaşık geometrilere sahip, küçük ve hassas parçaların seri üretimi için oldukça uygundur. Bu üretim tekniği başta otomotiv, medikal, havacılık ve elektronik sektörleri olmak üzere birçok alanda yaygın şekilde kullanılır.
Kalıp Tasarımı Neden Önemlidir?
Kalıp, enjeksiyon sürecinin kalbidir. Kalıbın tasarımı; ürünün kalitesi, üretim hızı, maliyeti ve üretim sonrası fire oranı gibi pek çok faktörü doğrudan etkiler. Hatalı bir kalıp tasarımı; ürünün çarpılması, hatalı dolum, yüzey bozuklukları ve yapısal zayıflık gibi sorunlara yol açabilir. Bu nedenle metal enjeksiyon kalıp tasarımında dikkat edilmesi gereken kriterler, üretimin başarısı açısından hayati öneme sahiptir.
Metal Enjeksiyon Kalıp Tasarımında Dikkat Edilmesi Gereken 9 Kritik Unsur
- Parça Geometrisinin Doğru Analizi: Üretilecek parçanın geometrisi, kalıp tasarımının temelini oluşturur. Keskin köşeler, ince cidarlı bölgeler, derin delikler veya karmaşık boşluklar varsa bunlar enjeksiyon sürecini zorlaştırabilir.
- Malzeme Seçimi ve Uyum: Kalıp tasarımı yapılırken kullanılacak metal tozu dikkate alınmalıdır. Her malzeme farklı bir akışkanlık ve genleşme değerine sahiptir.
- Enjeksiyon Noktalarının (Yolluk) Konumlandırılması: Eriyik metalin kalıp içerisine düzgün bir şekilde dağılmasını sağlamalıdır. Genellikle simetrik ve ortalanmış girişler tercih edilir.
- Hava Tahliye Kanallarının Planlanması: Kalıp içinde hava hapsolursa, bu durum hava kabarcıkları, boşluklar veya yanık izleri ile sonuçlanır.
- Çekme ve Büzülme Payı Hesaplamaları: Metal enjeksiyon parçaları, sinterleme işlemi sırasında yaklaşık %15'e kadar büzülebilir. Kalıp ölçüleri buna göre ayarlanmalıdır.
- Soğutma Sisteminin Tasarımı: Etkin bir soğutma sistemi olmazsa, üretim süresi uzar ve parça kalitesinde istikrarsızlık meydana gelir.
- Kalıp Ayırma Çizgisi (Parting Line) Seçimi: Bu çizginin yanlış konumlandırılması, estetik bozukluklara ya da kalıptan çıkarmada sorunlara yol açabilir.
- Kalıptan Çıkış Sistemleri: Ürünün kalıptan zarar görmeden çıkartılması için itici pimler ve çekirdekler doğru yerleştirilmelidir.
- Kalıp Malzemesi Kalitesi: Kalıp; yüksek sıcaklık, basınç ve sürtünmeye maruz kaldığı için dayanıklı çelik türlerinden üretilmelidir.
Kalıp Tasarımı Aşamaları Nelerdir?
- Ürün Analizi ve Teknik Çizim İncelemesi
- Malzeme ve Üretim Hedeflerinin Belirlenmesi
- Tasarım Yazılımları ile 3D Kalıp Modelleme (CAD/CAE)
- Simülasyon Analizleri (Akış analizi, dolum analizi vb.)
- Prototipleme ve Test Aşaması
- Kalıp Üretimi ve İlk Ürün Denemesi (Sampling)
- Revizyon Gerekirse Ayarlamalar ve Seri Üretime Geçiş
Metal Enjeksiyon Kalıp Tasarımında Yapılan Yaygın Hatalar
- Yetersiz havalandırma kanalları
- Soğutma sisteminin eksik planlanması
- Malzeme büzülme katsayısının dikkate alınmaması
- Yetersiz çekme açısı bırakılması (parçanın kalıptan zor çıkması)
- Aşırı karmaşık parça tasarımı ile kalıp maliyetinin artması
Sonuç: Başarılı Bir Kalıp, Başarılı Bir Üretimin Anahtarıdır
Metal enjeksiyon kalıplama, doğru planlandığında yüksek hassasiyetli ve maliyet etkin bir üretim yöntemidir. Ancak başarının anahtarı, tasarım aşamasında gösterilen özen ve teknik bilgi birikimidir. Üretim verimliliğini artırmak, maliyeti düşürmek ve kaliteyi yakalamak için metal enjeksiyon kalıp tasarımında dikkat edilmesi gereken tüm adımlar titizlikle uygulanmalıdır.
